陽離子交換樹脂的洗脫順序遵循一定的規(guī)律，這些規(guī)律主要基于離子所帶電荷量及其水合半徑。具體來說，在稀溶液中，強(qiáng)酸性陽樹脂對(duì)常見陽離子的選擇性順序如下：?Fe3? > Al3? > Ca2? > Mg2? > K? ≈ NH?? > Na? > H?*這個(gè)順序可以歸納為兩個(gè)主要規(guī)律：?離子所帶電荷量愈大，愈易被吸取?：即電荷量越高的陽離子，與樹脂的結(jié)合力越強(qiáng)，因此越難被洗脫。?當(dāng)離子所帶電荷量相同時(shí)，離子水合半徑較小的易被吸取?：在電荷量相同的情況下，水合半徑較小的離子與樹脂的接觸更緊密，也更容易被樹脂吸附。此外，在特定條件下（如PH5.5的溶液中），陽離子交換樹脂在分離不同種類氨基酸時(shí)也表現(xiàn)出類似的規(guī)律。一般來說，堿性氨基酸由于帶正電荷較多，與樹脂的結(jié)合力較強(qiáng)，因此最晚被洗脫；而酸性氨基酸則相對(duì)較早被洗脫。綜上所述，陽離子交換樹脂的洗脫順序主要受離子所帶電荷量和水合半徑的影響，這些規(guī)律在離子交換過程中具有重要的指導(dǎo)意義。硅芯片級(jí)拋光樹脂；半導(dǎo)體拋光樹脂；芯片級(jí)拋光樹脂；TOC拋光樹脂；羅門哈斯UP6150拋光樹脂；6150替代品；5ppb以下拋光樹脂；離子交換樹脂；陰陽離子交換樹脂；離子交換樹脂廠家；超純水拋光樹脂；純水離子交換樹脂；拋光樹脂；杜邦UP6150替代品

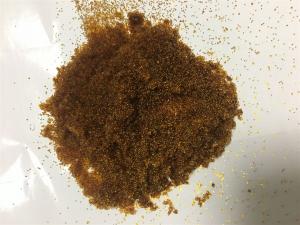

732強(qiáng)酸苯乙烯陽離子交換樹脂是一種在堿性、中性、甚至酸性介質(zhì)中都顯示離子交換功能的化學(xué)物質(zhì)?。以下是關(guān)于732強(qiáng)酸苯乙烯陽離子交換樹脂的詳細(xì)介紹：?外觀與性質(zhì)?：該樹脂呈金黃至棕褐色球狀顆粒，不溶于酸、堿溶液和有機(jī)溶劑，具有強(qiáng)抗氧化性，一定的耐磨性和耐熱性。?主要性能指標(biāo)?：包括含水量、全交換容量、濕視密度等，均符合特定標(biāo)準(zhǔn)。?用途?：廣泛應(yīng)用于陽離子交換、高純水制備、氨基酸提取、稀有金屬分離等領(lǐng)域。?運(yùn)行參考指標(biāo)?：涉及PH范圍、最高使用溫度、轉(zhuǎn)型膨脹率等，確保樹脂在不同條件下的有效運(yùn)行。?提供了關(guān)于732強(qiáng)酸苯乙烯陽離子交換樹脂的詳細(xì)信息。你對(duì)732強(qiáng)酸苯乙烯陽離子交換樹脂的哪些方面感興趣呢？比如它的使用方法、購買渠道、價(jià)格或者品牌等。硅芯片級(jí)拋光樹脂；半導(dǎo)體拋光樹脂；芯片級(jí)拋光樹脂；TOC拋光樹脂；羅門哈斯UP6150拋光樹脂；6150替代品；5ppb以下拋光樹脂；離子交換樹脂；陰陽離子交換樹脂；離子交換樹脂廠家；超純水拋光樹脂；純水離子交換樹脂；拋光樹脂；杜邦UP6150替代品

?732氫型強(qiáng)酸性陽離子交換樹脂的使用方法主要包括預(yù)處理、使用、清洗和再生等步驟。? 首先，進(jìn)行預(yù)處理： 將樹脂置于潔凈的容器中，用清水漂洗，直到排水清晰為止。 用水浸泡樹脂12~24小時(shí)，使樹脂充分膨脹。如果是干樹脂，應(yīng)先用飽和氯化鈉溶液浸泡，再逐步稀釋氯化鈉溶液，以免樹脂突然急劇膨脹而破碎。 用樹脂體積2倍量的2~5%HCl溶液浸泡樹脂2~4小時(shí)，并不時(shí)攪拌。然后用低純水洗滌樹脂，直至溶液pH接近于4，再用2~5%NaOH溶液處理，處理后用水洗至微堿性，再一次用5%HCl溶液處理，使樹脂變?yōu)闅湫?，最后用純水洗至pH=4，無Cl-即可?。 接下來是使用和清洗： 將交換柱洗去油污雜質(zhì)，用去離子水沖洗干凈。在柱中先裝入半柱水，然后將樹脂和水一起倒入柱中。裝柱時(shí)應(yīng)注意柱中的水不能漏干，否則樹脂間形成氣泡，影響交換效率。 裝柱完成后，先用純水按出水順序流過交換柱，初出水含有裝柱過程混入的雜質(zhì)應(yīng)棄去，待出水達(dá)到要求后，即可通入原水，進(jìn)行正常的制水?。 最后是再生處理： 逆洗：將水從交換柱底部通入，廢水從頂部排出，將被壓緊的樹脂松動(dòng)，洗去樹脂碎粒及其他雜質(zhì)，排除樹脂層內(nèi)的氣泡，洗至水清澈。 加酸：將4~5%HCl水溶液從柱的頂部加入，控制流速，約30~45分鐘加完。 正洗：將水從柱頂部通入，廢水從柱下端流出，控制流速為約2倍于加酸的流速，開始的15分鐘可慢些。洗至pH3~4，此時(shí)用鉻黑T檢驗(yàn)應(yīng)無陽離子?。硅芯片級(jí)拋光樹脂；半導(dǎo)體拋光樹脂；芯片級(jí)拋光樹脂；TOC拋光樹脂；羅門哈斯UP6150拋光樹脂；6150替代品；5ppb以下拋光樹脂；離子交換樹脂；陰陽離子交換樹脂；離子交換樹脂廠家；超純水拋光樹脂；純水離子交換樹脂；拋光樹脂；杜邦UP6150替代品

?耐高溫陽離子交換樹脂包括001×7陽樹脂、D115大孔陽離子交換樹脂、強(qiáng)酸樹脂DNW-1等。? 這些樹脂具有較高的耐溫性能，能夠在高溫環(huán)境下穩(wěn)定工作。001×7陽樹脂是一種強(qiáng)酸性苯乙烯系陽樹脂，具有良好的理化性能，包括較高的交換容量、快速的交換速度、良好的耐磨性和化學(xué)穩(wěn)定性。它可以在氫型下耐105℃高溫，鈉型下耐120-130℃高溫?。D115大孔陽離子交換樹脂具有高濃度鎳回收能力，同樣耐高溫?。強(qiáng)酸樹脂DNW-1也具有耐高溫性能，適用于特定的高溫環(huán)境?。這些耐高溫陽離子交換樹脂廣泛應(yīng)用于水處理、制藥、食品加工等行業(yè)，用于去除水中的陽離子、軟化水等。它們?cè)诟邷丨h(huán)境下依然能夠保持穩(wěn)定的性能，確保出水水質(zhì)符合要求?。硅芯片級(jí)拋光樹脂；半導(dǎo)體拋光樹脂；芯片級(jí)拋光樹脂；TOC拋光樹脂；羅門哈斯UP6150拋光樹脂；6150替代品；5ppb以下拋光樹脂；離子交換樹脂；陰陽離子交換樹脂；離子交換樹脂廠家；超純水拋光樹脂；純水離子交換樹脂；拋光樹脂；杜邦UP6150替代品

核子級(jí)離子交換樹脂是一種經(jīng)特殊精制加工及轉(zhuǎn)型處理而成的高純度離子交換樹脂，分為核子級(jí)陽離子交換樹脂和陰離子交換樹脂。簡(jiǎn)介核子級(jí)離子交換樹脂是用于處理核反應(yīng)器中循環(huán)水的高質(zhì)量離子交換樹脂 。特點(diǎn)根據(jù)純度和用途而命名的一類離子交換樹脂與常規(guī)樹脂相比，純度高、粒度均勻 。種類及作用核子級(jí)樹脂有強(qiáng)酸和弱酸型陽離子交換樹脂及強(qiáng)堿性陰離子交換樹脂，既可用于復(fù)床，也可用于混床工藝。強(qiáng)酸性陽離子交換樹脂有氫離子，及鋰離子型，要求樹脂中氫離子型含量大于95%或鋰離子含量為99%以上為減少對(duì)熱交換表面腐蝕及結(jié)垢，要求強(qiáng)堿樹脂中氯離子及硫酸根離子含量不大于0.1%，氫氧根離子型含量大于90%及95%。弱酸樹脂用于去除廢水中銫-137核子級(jí)樹脂是一類高純樹脂，還可用于制備高純水 。硅芯片級(jí)拋光樹脂；半導(dǎo)體拋光樹脂；芯片級(jí)拋光樹脂；TOC拋光樹脂；羅門哈斯UP6150拋光樹脂；6150替代品；5ppb以下拋光樹脂；離子交換樹脂；陰陽離子交換樹脂；離子交換樹脂廠家；超純水拋光樹脂；純水離子交換樹脂；拋光樹脂；杜邦UP6150替代品
