硅芯片級拋光樹脂（CMP Resin）在半導體行業中的應用主要涉及化學機械拋光（Chemical Mechanical Polishing）過程，這是集成電路制造中一個非常關鍵的步驟。CMP技術結合了化學腐蝕和機械研磨的作用，在硅芯片制造過程中用于平坦化各種材料層，確保芯片各層之間的高度對準和減少后續工藝中的缺陷。

具體來說，硅芯片級拋光樹脂有以下幾個應用：

為了實現以上應用，硅芯片級拋光樹脂需要具備以下特性：

總之，硅芯片級拋光樹脂在半導體行業中的應用對于確保集成電路的性能和良品率至關重要。隨著半導體技術的不斷發展，對CMP樹脂的性能要求也在不斷提高。

高拋光速率：能夠快速地去除材料，提高生產效率。

選擇性好：在拋光過程中，能夠準確地去除目標材料，而不會對周圍區域或下一層材料造成損害。

拋光質量高：能夠提供一個高度平坦、光滑且無損傷的表面。

易于清洗：拋光后殘留在晶圓表面的樹脂容易被清洗掉，避免影響后續工藝。

表面平坦化：在集成電路制造中，隨著晶體管尺寸的縮小，對晶圓表面平坦度的要求越來越高。CMP樹脂通過拋光作用，可以有效去除表面的不平整，提供一個高度一致且光滑的表面，這對于確保后續的光刻和刻蝕工藝的精確性至關重要。

金屬層拋光：在多層金屬互聯結構的形成過程中，需要對金屬層進行拋光以達到規定的厚度和表面質量。CMP樹脂能夠選擇性地去除不需要的金屬層，同時保護底層的絕緣材料不受損傷。

模擬層拋光：在先進制程中，可能需要對介電質層或其他模擬層進行拋光，以實現特定的器件結構或者優化電學性能。

去除殘留物：在完成拋光后，可能會有殘留物留在晶圓表面。CMP樹脂能夠幫助清除這些殘留物，確保晶圓表面的清潔度。

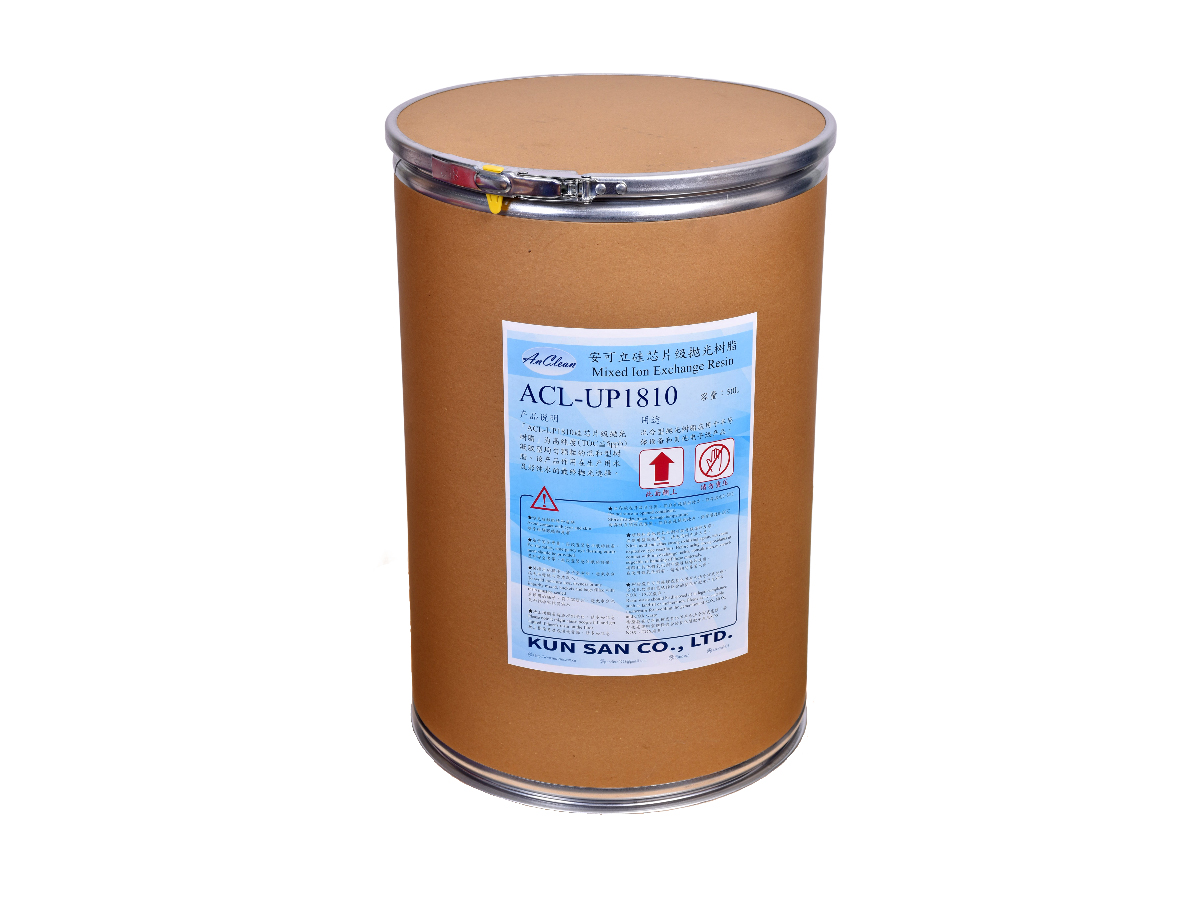

 臺灣安可立生產的UP1810款硅芯片級拋光樹脂作為羅門哈斯UP6150替代品在半導體行業超純水處理中有著廣泛的應用，性價比高 效果好的特點。
